| Виробник | Schneider Electric |
|---|---|
| Серія | Easy9 |
| IP захист | IP20 |
| Висота | 81 мм |
| Номінальна напруга ізоляції | 500 В змінний струм |
| Кількість полюсів (+доп. контакти) | 1P |
| Номінальна імпульсна витримувана напруга | 4 кВ |
| Ширина | 18 мм |
| Глибина | 66.5 мм |
| Номінальна робоча напруга | 230 В |
| Номінальний струм (A) | 16 |
| Індикатор положення контакту | так |
| Тип мережі | змінний струм |
| Крива відключення | B |

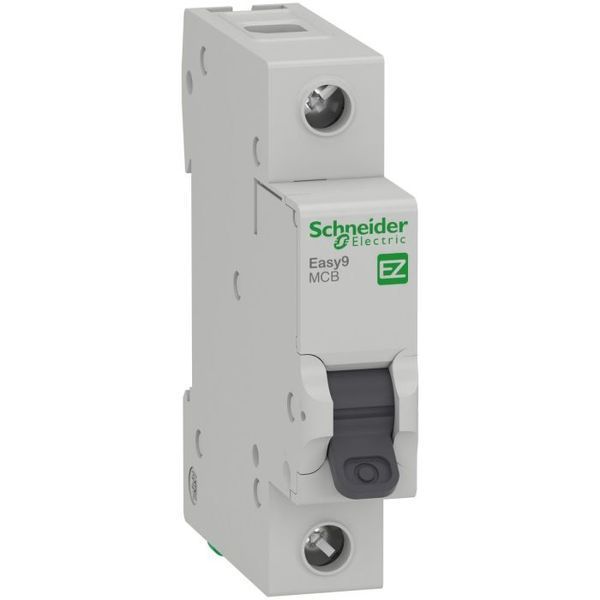

Автоматичний вимикач (АВ) Easy9 - низьковольтне модульне обладнання. Це однополюсний АВ з 1 захищеним полюсом, номінальним струмом 16A In і кривою відключення B. Номінальна відключаюча здатність короткого замикання 4500 А при 230 В змінного струму відповідно до стандарту IEC 60898-1 і 25 кА при 24-48 В постійного струму відповідно до стандарту EN/IEC 60947-2. Повністю відповідає стандарту IEC 60898-1. Захищає від струмів короткого замикання та перевантажень. Він має індикацію несправності на передній панелі за положенням рукоятки (O-I). Цей продукт призначений для житлових і невеликих комерційних будівель. Електрична зносостійкість до 4000 циклів і механічна зносостійкість до 10000 циклів. Робоча напруга Ue становить 230 В змінного струму. Номінальна напруга ізоляції Ui 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp 4 кВ. Робоча частота 50 Гц або 60 Гц. Він може бути встановлений на DIN-рейку. Його ширина становить 2 модулі по 9 мм. Колір виробу світло-сірий (RAL7035). Розміри: (Ш) 18 мм x (В) 81 мм x (Г) 66,5 мм. Відповідно до стандарту IEC 60529, його ступінь захисту IP20 та IP40 при встановленні в модульній шафі. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 85°C.
